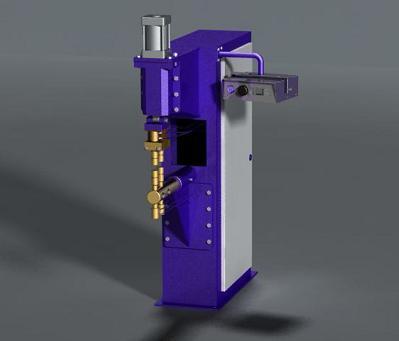

Стационарная машина вертикального типа, с пневматическим приводом хода верхнего электрода.
Предназначена для одновременной контактной сварки двух крестообразных соединений арматурных стержней, из стали классов: А1, А3, В1, В3, нержавеющей стали (кладочная, арматурная, дорожная, забортная и сварная сетка).
Применение водяного охлаждения значительно увеличивает срок службы электродов.
Перенастройки под разные ячейки не требуется из-за прямоугольной конструкции электрода.
Технические характеристики
Максимальная потребляемая мощность..........................................................................23 кВА.
Максимальный длительный вторичный ток.....................................................................3,6 кА.
Номинальное вторичное напряжение холостого хода.......................................................4,5 В.
Напряжение питания........................................................................................................1х380 В.
Частота питающей сети........................................................................................................50 Гц.
Номинальное давление пневмосети................................................................................0,6 мПа.
Максимальный расход сжатого воздуха........................................................................8 м3/час.
Расход охлаждающей воды.............................................................................................300л/час.
Вылет электродов...............................................................................................................450 мм.
Диапазон свариваемых ячеек.......................................................................20х20...100х100 мм.
Диапазон свариваемых диаметров:
Арматура класса А1, В1...........................................................................................2+2...5+5 мм.
Арматура класса А2, А3...........................................................................................2+2...4+4 мм.
Нержавеющая сталь...................................................................................................1+1...3+3мм.
Машина укомплектована программируемым блоком управления СБУ МИНИ, пневмоавтоматикой SMC (Япония).
