Вибровозбудитель входит в состав технологического комплекса ВТУ, предназначенного для стабилизации размеров сварных и литых конструкций, а также снижения остаточных напряжений методом низкочастотной вибрационной обработки.

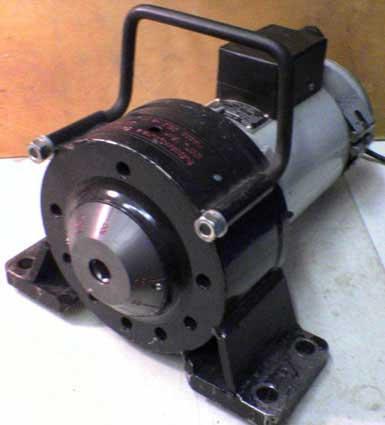

Вибровозбудитель
Позволяет плавно регулировать виброусиление в диапазоне от 0 до 18 кН и обеспечивает обработку практически всех деталеймашиностроения.
Устройство и работа
Вибровозбудитель комплекса - центробежный, одновальный, с круговой возмущающей силой и дисбалансом, регулируемым в не вращающемся сотоянии. Для регулирования величины возбуждающей силы, эксцентрик выполнен в виде дисков с равными дисбалансами. Диски могут вращаться относительно общей оси. Регулирование осуществляется путем изменения взаимного расположения дисков. При включении двигателя, вращающийся эксцентрик (за счет дисбаланса) вызывает круговые колебания вибровозбудителя, передающиеся конструкции на которой он установлен
Пульт управления
Назначение
Пульт управления предназначен для регулирования частоты вращения электродвигателя (далее ЭД) постоянного тока с независимым возбуждением вибровозбудителя комплекса ВТУ и обеспечивает все необходимые технологические режимы комплекса
Устройство и работа
Основным звеном пульта является тиристорный регулятор с токоограничением, расположенный на плате регулятора.
Напряжение задания на регулятор поступает с переменного резистора, выведенного на переднюю панель, в ручном режиме работы пульта или из платы управления в автоматическом и непрерывном режимах работы. Сигнал управления из регулятора подается на оптотиристоры выпрямительного моста. Мост преобразует напряжение сети в постоянное напряжение, пропорциональное сигналу управления, которое подается на якорную обмотку подключаемого к пульту ЭД.
Дополнительно пульт осуществляет следующие функции:
- Подсчет импульсов, поступающих с датчика оборотов ЭД, их преобразование и индикацию в масштабе частоты вращения двигателя;
- Предварительную установку времени работы ЭД и его отключение по истечении заданного времени;
- Индикацию по стрелочному прибору потребляемого двигателем тока.
Конструкция пульта настольного типа и состоит из корпуса пульта и шасси, на котором установлены платы и элементы схемы.
