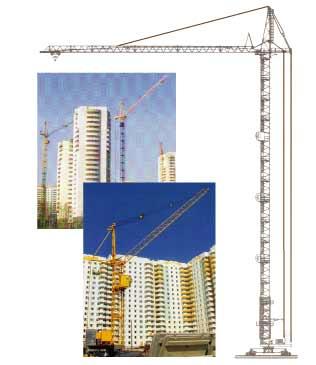

Башенный кран КБ-515 предназначен для строительства 25-ти этажных зданий (грузоподъемность 10 т, вылет стрелы 50 м, высота подъема до 95 м). Башенный кран КБ-515 имеет глубину опускания груза 5 м, что позволяет применять его для котлованных работ.
Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни. Наращивание башни производится в ее верхней части с помощью монтажной обоймы с гидравлическим приводом. Все секции между собой и башня с поворотной платформой крепятся с помощью взаимозаменяемых клиньев и прижимных планок. Быстроразъемное клиновое соединение позволяет значительно сократить время монтажа и технического обслуживания в процессе эксплуатации.
Несомненным достоинством такого соединения являются отсутствие в нем зазора в осевом направлении и возможность подтяжки соединения при выработке деталей в эксплуатации. На всех моделях башенных кранов применяется шариковая поворотная опора производства словацкой фирмы PSL. Крепление поворотной опоры осуществляется высокопрочными болтами, гайками и контргайками. На поворотной платформе установлены башня, грузовая лебедка, шкафы электрооборудования, механизмы поворота и комплект плит противовеса, обеспечивающих устойчивость крана.
Кабина машиниста может быть установлена на разные уровни по высоте башни. В начальный период монтажа здания кабина может быть установлена на высоте 22,2м . в процессе строительства кабина может быть поднята в один из промежуточных, а затем и верхнее положение. Перемещение кабины осуществляется с помощью обоймы выдвижения. Передняя часть кабины остеклена трехслойным безосколочным стеклом. Большие передние и боковые окна кабины обеспечивают отличный обзор рабочей зоны крюковой подвески. Лобовые окна имеют отрицательный угол наклона к вертикали, что обеспечивает видимость при осадках. Кроме того, верхняя открывающаяся часть лобового окна оснащена электрическим стеклоочистителем. В левой части лобового окна на поворотном кронштейне укреплен блок отображения информации ограничителя нагрузки. Кран оснащен современным многофункциональным ограничителем нагрузки ОНК-160Б.
Основные функции ограничителя нагрузки следующие:
- защита крана от перегрузок и опрокидывания;
- защита рабочего оборудования крана при работе в стесненных условиях (координатная защита);
- отображение информации о фактической массе поднимаемого груза, степени загрузки крана, величине вылета крюка и скорости ветра;
- встроенный регистратор параметров обеспечивает запись и долговременное хранение информации о рабочих параметрах крана, степени нагрузки крана в течение всего срока службы ограничителя.
В кабине установлено кресло машиниста автомобильного типа. Управление механизмами крана производится сдвоенными командоаппаратами, установленными в колонках управления по обеим сторонам кресла. Кресло машиниста имеет регулировку сидения по высоте, наклон спинки сидения, регулировку в продольном направлении, а также продольную регулировку колонок управления по отношению к сидению. В кабине установлен стационарный обогревательный прибор, а также теплогенератор с нагнетанием теплого и холодного воздуха.
Стоимость составляет – 3 000 000 грн. с учетом НДС, таможенных и транспортных расходов по доставке в Украину г. Харьков.
